Instalación fotovoltaica en terreno: montaje con paneles Bluesun Solar y protecciones Shihlin
Un sistema fotovoltaico bien instalado no se resume en "poner paneles". Incluye puesta a tierra correctamente dimensionada, protección contra descargas atmosféricas, estructura de montaje firme y un tablero de protecciones que soporte el sistema en el tiempo. En esta guía mostramos el proceso real de una instalación en campo, con paneles Bluesun Solar (representados en Bolivia por Hunt Electrical) como generación y protecciones Shihlin en el tablero de distribución.
Que vas a aprender
- Por qué la puesta a tierra se instala antes que los paneles
- Cómo se arma y nivela la estructura de montaje en terreno irregular
- Qué protecciones debe llevar el tablero de un sistema fotovoltaico
- Cómo se verifica el cableado DC antes de energizar el sistema
Puesta a tierra y pararrayos: la base antes de instalar un solo panel
Antes de montar cualquier panel se resuelve la puesta a tierra del sistema. En este proyecto se instaló una varilla de aterramiento en un punto de humedad constante, lo que reduce la resistencia de tierra y mejora la disipación de corrientes de falla.

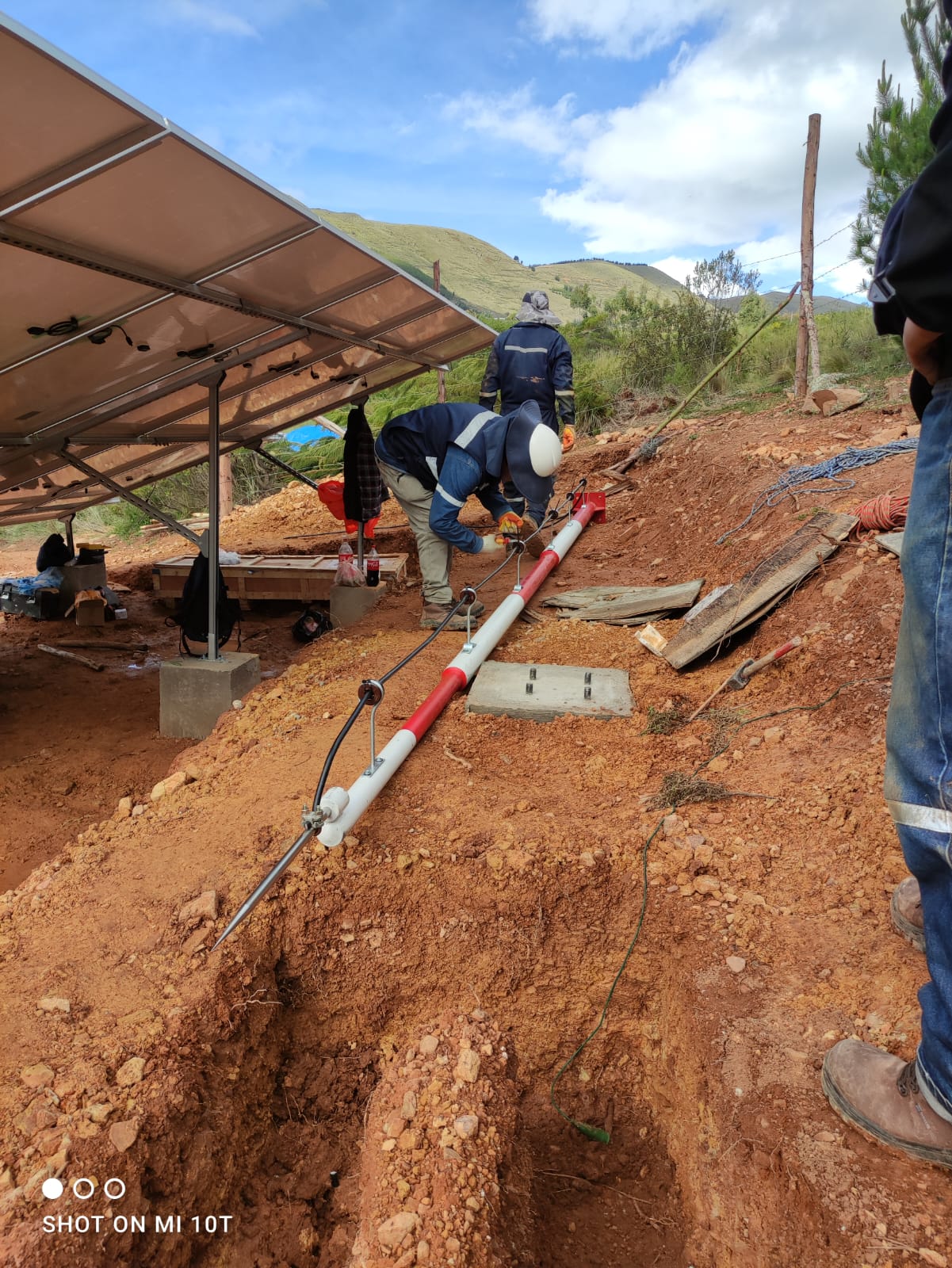

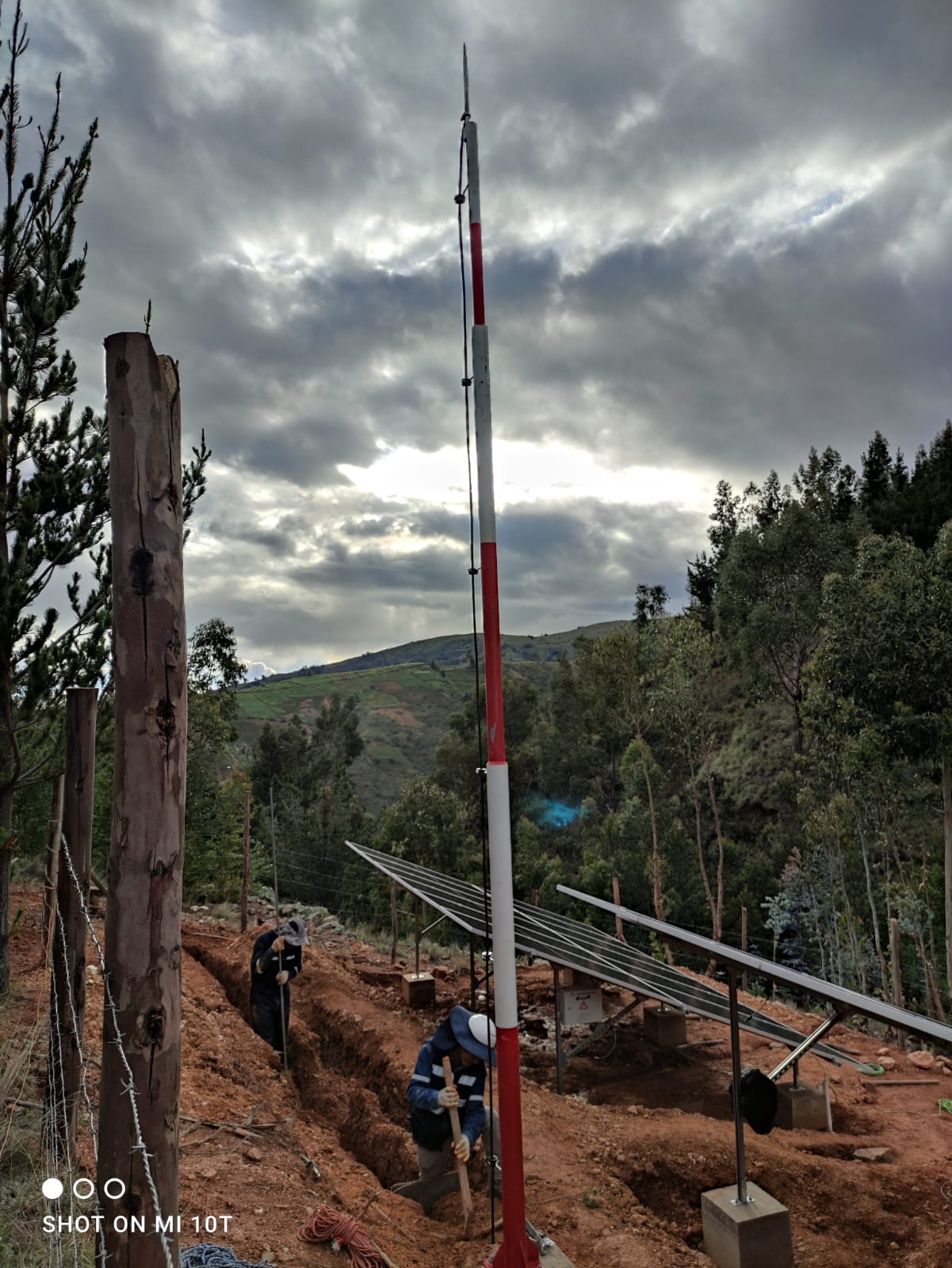

También se instaló un mástil pararrayos junto al área de paneles, conectado a su propio sistema de puesta a tierra, para proteger la instalación de descargas atmosféricas directas, un riesgo real en instalaciones sobre terreno abierto y elevado.
Con la protección contra descargas resuelta, se procedió a las zanjas para el cableado enterrado y al armado de la estructura de montaje sobre bases de concreto, ajustada a la pendiente del terreno.
- Varilla de puesta a tierra en zona de humedad para menor resistencia
- Mástil pararrayos independiente junto al área de generación
- Zanjeo de cableado antes del montaje de estructura
- Estructura sobre bases de concreto niveladas a la pendiente
Montaje de la estructura y paneles Bluesun Solar
La estructura de montaje se ancló sobre bases de concreto independientes, una solución que evita excavaciones profundas continuas y facilita el nivelado en terrenos con pendiente, como el de este proyecto.
Se instalaron paneles Bluesun Solar, marca representada por Hunt Electrical en Bolivia, con certificaciones internacionales de calidad (UL, CE, TÜV, IEC 61215/61730/61701/TS62804) para fabricación de paneles y equipos de generación solar.
Antes de dar por cerrada cada fila de paneles, se verifica polaridad y voltaje de cada string con pinza amperimétrica, confirmando que el cableado DC está correctamente conectado antes de energizar cualquier tramo.
- Bases de concreto independientes por punto de anclaje
- Módulos Bluesun Solar con certificaciones internacionales de calidad
- Verificación de voltaje y polaridad de cada string antes de energizar
Protecciones Shihlin en el tablero: seguridad para el sistema completo

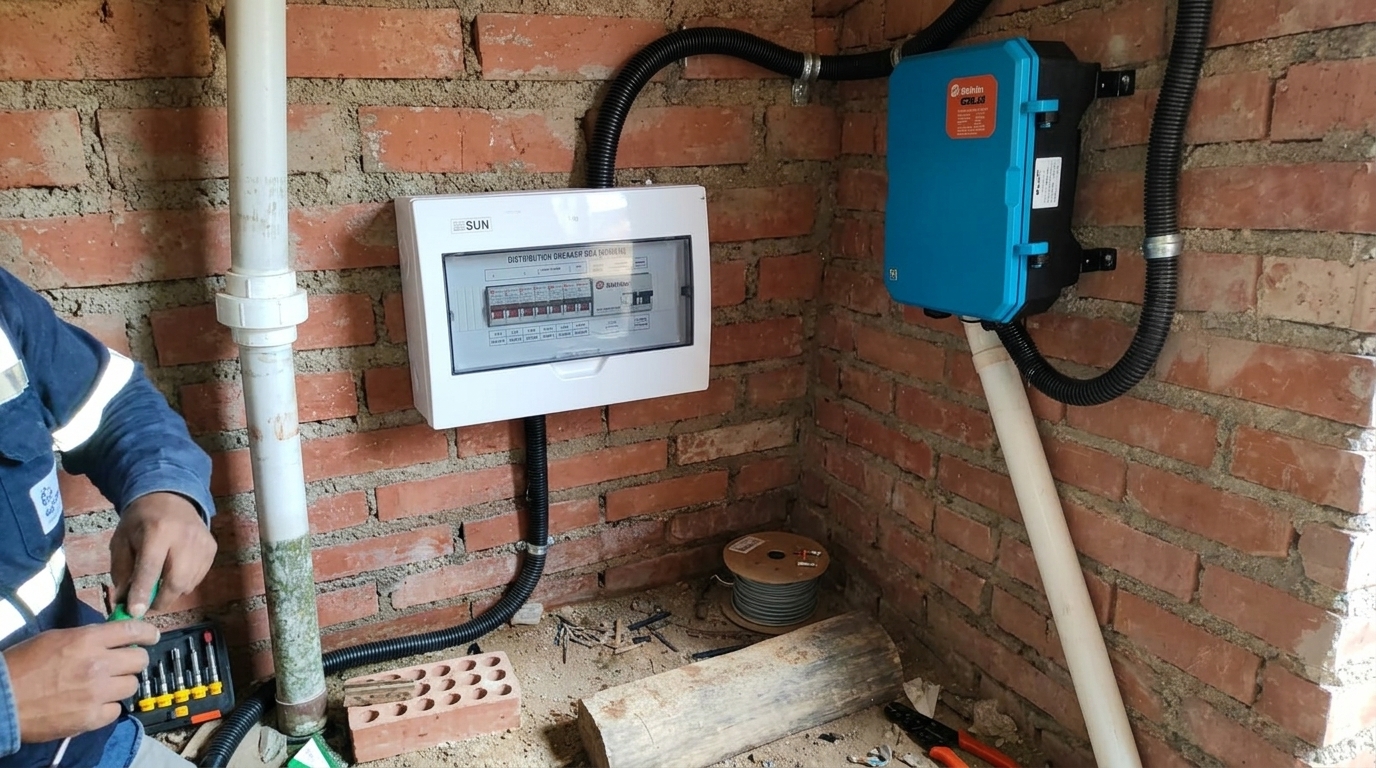

La generación solar no sirve de nada sin protecciones adecuadas en el punto de conexión. En este proyecto el tablero interior combina un breaker box de distribución con una caja de protección DC/combiner, montados sobre pared y con canalización protegida hasta el exterior.
Para las protecciones se utilizó equipo Shihlin, marca de origen taiwanés especializada en interruptores termomagnéticos, contactores y equipos de protección y control, una línea que en Hunt Electrical usamos también en tableros de baja tensión para proyectos industriales y comerciales.
Un tablero bien protegido reduce el riesgo de falla por sobrecorriente, facilita el mantenimiento y prolonga la vida útil de los paneles y del inversor.
- Breaker box de distribución independiente de la caja combiner DC
- Canalización protegida entre el tablero y el exterior
- Protecciones Shihlin dimensionadas para la corriente del sistema
Datos que conviene confirmar
Estos datos ayudan a preparar una cotizacion mas precisa y evitan elegir equipos fuera de la aplicacion real.
- Ubicación y tipo de terreno (llano, pendiente, acceso a vehículo)
- Consumo o carga que el sistema debe cubrir
- Distancia entre el área de paneles y el tablero de conexión
- Si ya existe malla o varilla de puesta a tierra en el predio
Productos y lineas relacionadas
Dudas comunes sobre este tema
¿Por qué se instala un pararrayos aparte del sistema de puesta a tierra de los paneles?
Porque cumplen funciones distintas: la puesta a tierra de los paneles deriva corrientes de falla del propio sistema eléctrico, mientras que el pararrayos intercepta una descarga atmosférica directa antes de que llegue a los paneles o al tablero. Ambos sistemas deben mantenerse separados en su bajante y punto de tierra.
¿Qué protecciones lleva un tablero de un sistema fotovoltaico?
Como mínimo, protección DC en cada string (fusibles o breakers DC), un breaker AC de salida del inversor y, en muchos casos, protección contra sobretensiones (DPS). El dimensionamiento depende de la corriente de cortocircuito de los paneles y del inversor instalado.
